ECMP等价多路径路由（与PCC区别）

ECMP-“Equal-Cost Multi-Path Routing”即等价多路径路由是三层路由标准协议，对于各个厂商对ECMP支持都是基本的路由功能，由于自己一直在使用RouterOS系统，对ECMP技术发展受到部分限制，最近因为一些阴差阳错的原因重新对Linux的ECMP做了相关的了解，Linux发展变化这里有一个时间线，试图重述ECMP的内核开发中过程：

• 1997 年 11 月 v2.1.68 初步支持 IPv4 多路径路由。包括对加权 ECMP 的支持，下一跳以伪随机方式选择路径（使用jiffies 值作为随机数），也就是使用基于数据包的负载均衡。
• 2012 年 9 月 v3.6 IPv4 路由缓存被删除，这使得多路径路由无法与面向连接的协议（如 TCP）一起使用，因为可以为属于同一流的数据包选择不同的下一跳。

• 2013 年 2 月 v3.8 初步支持 IPv6 多路径路由。由于基于IP数据流（一条会话连接）的哈希路径选择，属于一个相同会话的数据包始终路由到相同的下一跳，取消了加权 ECMP。
• 2016 年 1 月 v4.4 IPv4 的多路径路由切换到基于IP数据流的哈希路径选择，使得面向连接的协议再次可与 ECMP 一起使用。

这里需要特别提示：RouterOS v6是基于Linux 3.3的内核，RouterOS v7基于Linux 5.x后的内核，也就是说RouterOS v6和之前的版本都是基于对加权 ECMP的IP数据包负载均衡，而在v7默认就支持同一流的数据包选择不同的下一跳负载均衡。

在MikroTik的官方文档找到关于ECMP说明：Equal-Cost Multi-Path Routing（等价多路径路由）均衡策略是每10分钟后，会重新计算均衡线路。这种10分钟后重新计算技能和线路会导致破坏原有的会话连接，对于非nat网络的三层路由目标和源地址是没有隐藏的，目标和源IP是相互能识别的，虽然线路改变了，但目标和源地址IP地址未改变，连接不会受到影响。然而nat网络下私网IP到出口IP是做了隐藏的，ECMP重新计算线路路径，目标IP虽然不变，但多线路出口的IP改变了，源出口IP改变后，连接到目标IP会认为是非法连接，导致目标IP无响应出现频繁掉线情况，所以当基于nat的负载均衡时“Equal-Cost Multi-Path Routing”在RouterOS v6是无法被作为NAT的负载均衡使用，在nat网络的负载均衡RouterOS推荐选择PCC策略（PCC配置参考），当然PCC也可以实现ECMP，而且还能实现按照线路不同带宽比例调整路由权重。

而对于Linux 4.4后的ECMP则完全摆脱了这个缺陷，由于基于IP数据流（一条会话连接）的哈希路径选择，和PCC有着相同的原理，属于一个相同会话的数据包始终路由到相同的下一跳。意味着我们在RouterOS v7可以使用ECMP来配置我们的NAT负载均衡

• Equal-Cost Multi-Path Routing的操作，通过在ip route添加多网关的静态路由（v6格式如：gateway=x.x.x.x,y.y.y.y）路由协议会建立动态的多路路由。

假设路由网络中有两条网关到10.1.12.0/24，一个网关是192.168.0.253，一个是192.168.1.253，我们配置ECMP负载均衡规则：

[admin@MikroTik] ip route> add dst-address=10.1.12.0/24 gateway=192.168.0.253,192.168.1.253
[admin@MikroTik] ip route> print
Flags: X – disabled, A – active, D – dynamic,

C – connect, S – static, r – rip, b – bgp, o – ospf, m – mme,
B – blackhole, U – unreachable, P – prohibit
 #      DST-ADDRESS        PREF-SRC       GATEWAY            DISTANCE
 0 A S  0.0.0.0/0                             10.5.8.1                  1
 1 A S  10.1.12.0/24                         192.168.0.253            1
                                                           192.168.1.253
 2 ADC  10.5.8.0/24        10.5.8.2          ether1                    0
 3 ADC  192.168.0.0/24     192.168.0.2     ether2                    0
 4 ADC  192.168.1.0/24     192.168.1.2     ether3                    0

[admin@MikroTik] ip route>

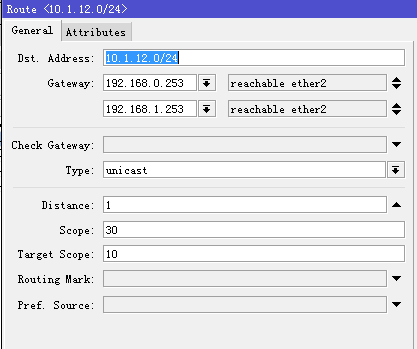

使用winbox配置：

当有多个默认网关时，也可以配置为

[admin@MikroTik] ip route> add  gateway=192.168.0.253,192.168.1.253



RouterOS v7配置

在RouterOS v7 做了修改，不能gateway参数填写多个网关，只能一条规则配置一个gateway网关

[admin@v7] ip/route> add  gateway=192.168.0.253

[admin@v7] ip/route> add  gateway=192.168.1.253

在命令行看到的是在前缀有AS+：

配置后会自动变为ECMP模式，但目前RouterOS不支持ECMP的权重设置。由于只是简单的测试ECMP在RouterOS v7的nat负载均衡，没有出现掉线和丢包的问题，因此个人认为是可以代替PCC，因为PCC的mangle中会创建大量的规则，极大的消耗了CPU性能，如果使用ECMP，可以更节约CPU资源。咨询MikroTik官方也是含糊其辞，不否认可以代替PCC，但认为PCC还是最好的选择。
