MikroTik 60GHz无线设备（下）

那么MikroTik 60GHz带宽为什么那么高，我们来对比下MikroTik给出基于802.11n、802.11ac和802.11ad的最大测试结果



频段	最大带宽			测试设备
	TX	RX	TX+RX
2.4GHz 2X2 MIMO	256Mbps	255Mbps	252Mbps	r11e-2HPnD + RB800
5GHz 2X2 MIMO	560Mbps	561Mbps	570Mbps	r11e-5HPacD + RB800
60GHz	952Mbps	950Mbps	1.9Gbps	Wireless Wire kit



配置WLAN的时候，可以看到一个选项channel width（信道宽度），在802.11n和802.11ac协议的带宽情况：



技术规格	802.11n	802.11ac
频段	2.4G，5G	5G
信道带宽	20，40MHz	20，40，80MHz（160MHz可选）
1X1MIMO理论带宽	150Mbps	433Mbps@80MHz,867Mbps@160MHz
多MIMO理论带宽	600Mbps@4X4 40MHz	1.73Gbps@4X4  40MHz 3.47Gbps@4X4  80MHz



20MHZ 用了1个信道，而40MHZ 实际上是用了两个相邻的信道邦在一起，因此为什么40MHz比20MHz带宽更高，但由于占用了更多的信道，可能会造成信号间的干扰。

2.4GHz的频段是从2.412GHz~2.484GHz（北美和中国等大部分国家只能到2.462GHz，部分国家可以到2.484GHz，如日本），因此频道并不多，全部算完总共才72MHz。

对于802.11an/ac的5GHz频道范围在标准5.180GHz~5.320GHz，5.745GHz~5.825GHz，在5G频段会受到DFS限制，即军用雷达也工作在这个频段，但出现和军用雷达冲突的时候，WLAN芯片会自动关闭信号传输，每个国家的5G使用频率规定不一样，有兴趣的朋友可以自己去查下资料。

140MHz和80MHz（MikroTik提供了4.9-6GHz的superchannel功能，2.4G频道也有但回占用4G通讯的频率）相对于2.4G，5G频段有更多的频道，而且由于5G频率更高，相同空间范围承载的信息更多，在802.11ac下的无线信道提供了更大的80MHz频道宽度（160MHz可选），也就是为什么802.11ac的拥有更大的传输带宽。

对于802.11bgn的2.4GHz来说，频道范围较少，且2.4GHz频率相对5GHz较低，数据载波信号也低，因此带宽也就不如5GHz那么高，在高带宽传输802.11ac的优势就在这里，但也牺牲了穿透能力和距离。

这里还要提到一个技术波束成形，就是解决多路径MIMO（多进多出），我们看到的无线设备标注的2X2，3X3的就是，波束成形前提是必须采用多天线系统。由于采用了多组天线，从发射端到接收端无线信号对应同一条空间流， 是通过多条路径传输的。在接收端采用一定的算法对多个天线收到信号进行处理，就可以明显改善接收端的信噪比。即使在接收端较远时，也能获得较好的信号质量。

MIMO可大大提高网络传输速率、覆盖范围和性能。当基于MIMO而同时传递多条独立空间流时，系统的吞吐量可成倍地提高。MIMO系统支持空间流的数量取决于发送天线和接收天线的最小值。

我们再看看60GHz的无线传输，802.11ac的频道宽度最大可以到160MHz，而60G的频道宽度达到了2.16GHz，因此能获取的更多的传输信道，60GHz无线设备不仅利用了更大的频道宽度，还使用了天线阵列，一共32个天线阵列，也就是32*32，看到这里你就该明白为什么60GHz的带宽为什么那么高了

我们来看看MikroTik推出的60G设备的配置

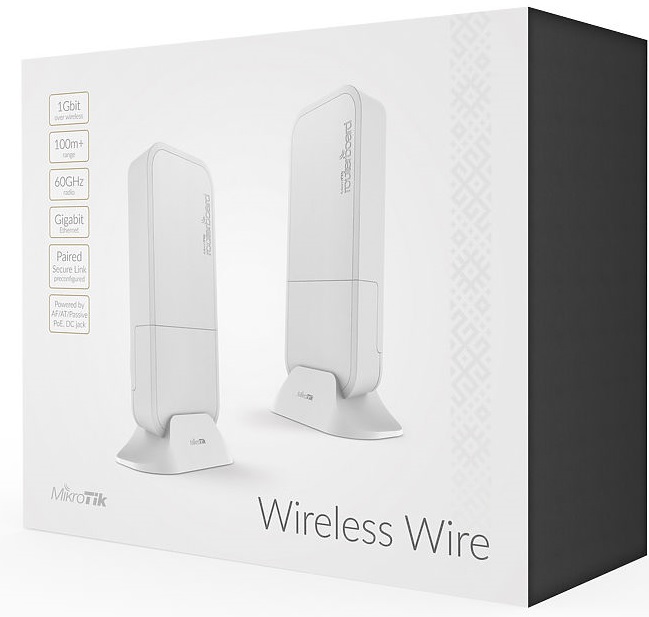

Wireless Wire套装

产品代码	RBwAPG-60adkit
构架	ARM 32bit
CPU	IPQ-4019
CPU核心	4
CPU默认频率	716 MHz
产品尺寸	185 x 85 x 30 mm
操作系统	RouterOS L3
RAM	256 MB
ROM	16 MB
价格	198USD



Wireless Wire Dish套装

产品代码	RBLHGG-60adkit
构架	ARM 32bit
CPU	IPQ-4019
CPU核心	4
CPU默认频率	716.8 MHz
产品尺寸	Ø 391 x 222 mm
操作系统	RouterOS L3
RAM	256 MB
ROM	16 MB
工作温度	-40°C .. +55°C
价格	298USD

官方声称这款产品支持1.5km+的传输距离,天线增益> 30dBi,总EIRP < 55dBm

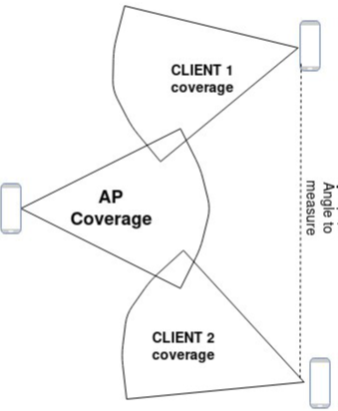

上面两款产品都是1对套装形式出售，即仅支持点对点传输，因为RouterOS 是L3许可，当然也支持点对多点，需要中心AP端升级L4许可，Client可以继续使用L3许可。Wireless Wire产品的天线角度为180°，官方做1对2的点对多点测试时，给出的结果是能保证每个Client达到450Mbps的双向传输



两种设备都是基于高通IPQ-4019 CPU的解决方案，这个CPU虽然集成了802.11ac，但并不支持802.11ad，因此60GHz的802.11ad应该是外挂芯片，由IPQ-4019来处理数据，因此这套方案是高通设计，MikroTik只是技术的使用者。

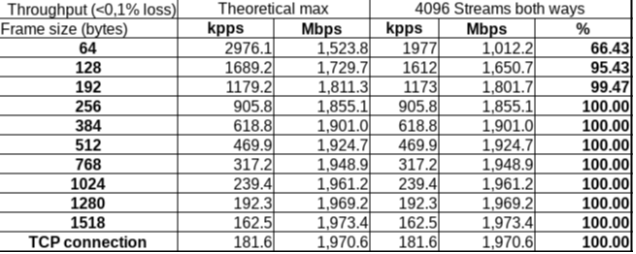

官方给出了一个点对点二层转发的吞吐量测试结果：

在256字节吞吐量转发下都能达到100%



根据MikroTik演示的wireless wire 的测试，基于IPQ-4019（与hAP ac2的处理器类似，hAP ac2是IPQ-4018）在做无线二层桥接转发达到1.9G（Rx+Tx）说明IPQ-4019在处理性能上的优势。



在国际市场上，60GHz无线高带宽传输设备的确很少，大多都是高端领域使用，价格不便宜，对于MikroTik的产品价格定位还算合理，毕竟MikroTik在国外一直走的高性价比路线，但60GHz无线也存在很多弊端，也需要因地制宜根据实际情况部署。
