MikroTik RB4011系列

前段时间已经有很多朋友通过国外网站得到了RB4011的信息，9月5日，已经在www.routerboard.com官网发售。

RB4011一共有两种型号，分别是有线的RB4011iGS+RM和无线的RB4011iGS+5HacQ2HnD-IN

来看看这两款产品的外观

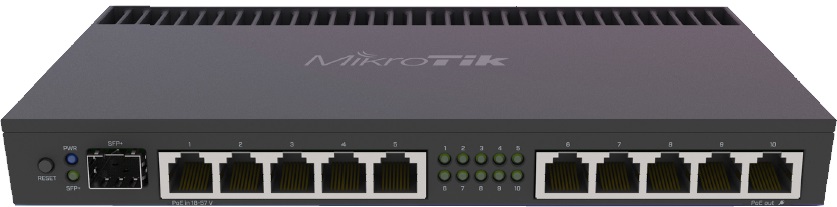

RB4011iGS+RM

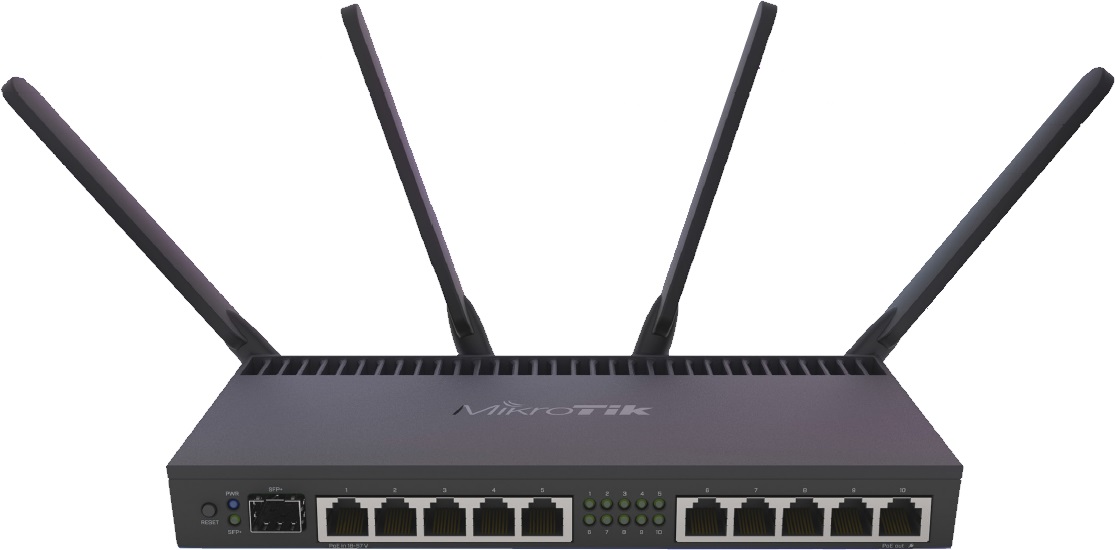

RB4011iGS+5HacQ2HnD-IN





无线型号

产品代码	RB4011iGS+5HacQ2HnD-IN
CPU	4 core AL21400 1.4 GHz
RAM	1 GB
ROM	NAND 512 MB
10/100/1000以太网	10
SFP+ 接口	1
交换芯片	RTL8367SB
WLAN无线	2.4 GHz radio	5 GHz radio
频率范围	2412 – 2484 MHz	5150 – 5875 MHz
WLAN模块型号	R11e-2HnD	QCA-9984
支持协议	802.11b/g/n	802.11a/n/ac
无线信道	2	4
天线类型	360°
天线增益	3 dBi (2个天线双频，2个天线只支持5GHz)
电源插孔	1
电源插孔电压范围	12 V – 57 V (jack)
PoE输入	支持 (port 1), 电压范围：18 – 57 V
PoE 输出	支持 (port 10), 电压范围：最大57 V
最大功耗	23W无PoE输出。44W有PoE输出
电压监测	支持
PCB温度监测	支持
工作温度	-40 C .. +45 C
尺寸	228 x 120 x 30 mm
Console口类型	RJ45
操作系统	RouterOS L5





有线型号：

产品代码	RB4011iGS+RM
CPU	4 core AL21400 1.4 GHz
RAM	1 GB
ROM	NAND 512 MB
10/100/1000以太网	10
SFP+ 接口	1
交换芯片	RTL8367SB
电源插孔	1
电源插孔电压范围	12 V – 57 V (jack)
PoE输入	支持 (port 1), 电压范围：18 – 57 V
PoE 输出	支持 (port 10), 电压范围：最大57 V
最大功耗	18W无PoE输出。33W有PoE输出
电压监测	支持
PCB温度监测	支持
工作温度	-40 C .. +45 C
尺寸	228 x 120 x 30 mm
Console口类型	RJ45
操作系统	RouterOS L5



从参数一看可知，RB4011其实就是RB1100AH*4的孪生兄弟，沿用RB1100AH*4的构架，同样的CPU，只是接口、外观、以及无线版本增加了两个无线模块的区别。RB1100AH*4除了13个以太网接口，还支持SSD的存储扩展和冗余电源

看看官方给出的性能，完全和RB1100AH*4一样，没有区别

然后我再把RB110AH*4的基本设计框架图分析下



在这张图上可以看到RB1100AH*4的基本框架设计图，CPU在中间，1.4GHz 4核心的AL21400，网络总线分别是两条2.5Gbps，分别连接3个Realtek千兆交换芯片（总线只有2.5Gbps，意思是三层转发或者二层非HW-offload，总线只有2.5Gbps，而在一个Realtek交换芯片下的HW-offload二层转发是全线速的），3个Realtek交换芯片控制13个1Gbps以太网接口，其他的接口包括了RAM、ROM、RS232、MircroSD、LED和供电的模块。

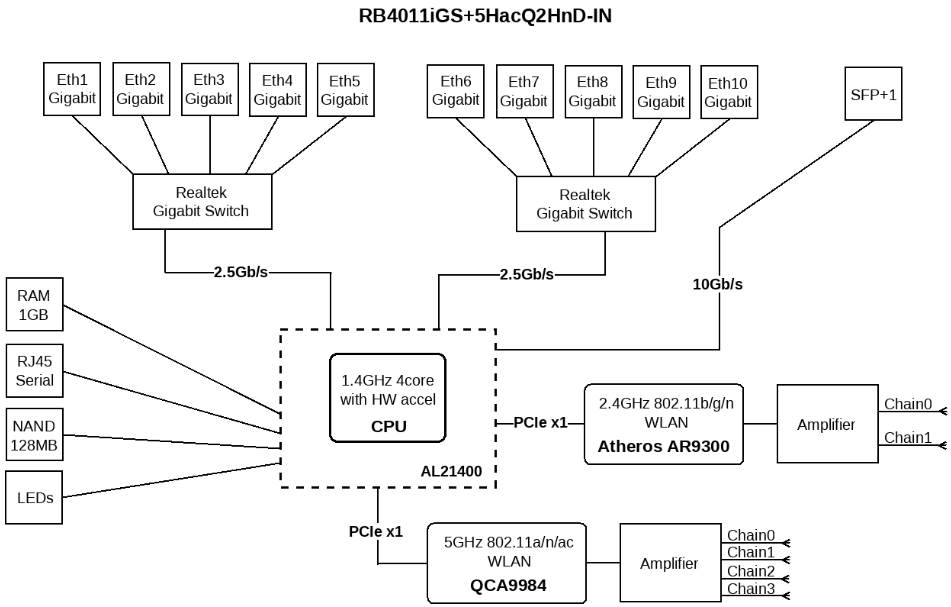

我没有拿到RB4011的框架设计图，但RB4011就是RB1100AH*4在此基础上修改下，大概设想下2个Realtek交换芯片仍然控制10个1Gbps以太网接口，有一个单独10Gbps的总线通道，处理万兆的SFP+接口，跟进官方吞吐量资料512btye（512btye是看路由器转发的综合性能）转发性能是7112.3Mbps。



另外一款无线型号，增加了2个无线模块，理论两个无线模块分别是2*2的11n和4*4的11ac，理论带宽是300Mbps和3.47Gbps，总共是3.77Gbps，这部分是由2个PCIe接口负责。



现在说下价格，有线版本的RB4011iGS+RM官方论坛有人说是199USD，但不管怎么说RB4011价格应该比RB11100AH*4便宜，无线版本249USD，现在已经在官网发售。

从WiFi的无线配置看的确值得期待， 802.11bgn（2*2 MIMO）+802.11ac（4*4 MIMO）给足了WiFi网络的带宽，唯一不足的是不支持MU-MIMO，有人说MikroTik没有搞定Mu-MIMO。无线型号的RB4011折算人民币价格在2k左右，可以对比华硕推出的ROG GT-AC5300电竞路由器，这个路由器搭载的是1.8G四核心BCM4908处理器，RAM为1G，ROM为256M，无线支持2.4G和5G，都是4*4MIMO，支持MU-MIMO，千兆以太接口，价格也要2k, 这个仅供大家参考下。

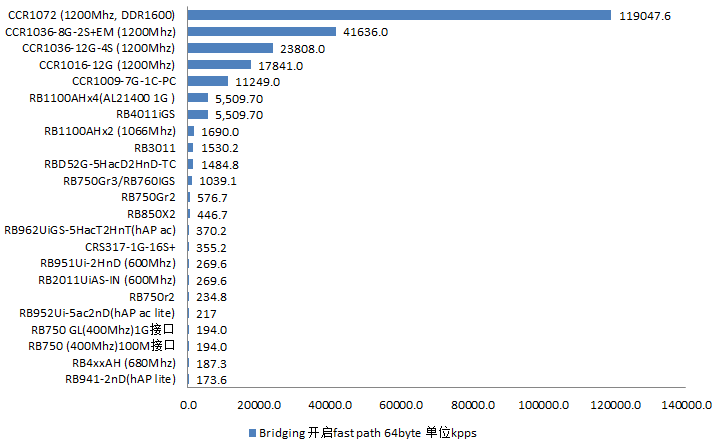

性价比方面我们通过下面的图看看就明白了

如果有线版本价格真是199USD，无线版本是249USD，性价比高于RB1100*4，甚至比hap ac2还高，RB1100AH*4一下就黯然失色，就像当初hAP ac2推出后，hAP ac的处境一样。但RB1100AH*4有冗余电源和存储扩展，定位也许是在专业企业用户和The Dude、User manager这样需要存储的应用上，这样的产品线估计只有MikroTik自己明白。但也能看出ARM平台在MikroTik的产品线比重越来越大，MIPS是该退出舞台了。
