MikroTik RB5009UG+S+IN

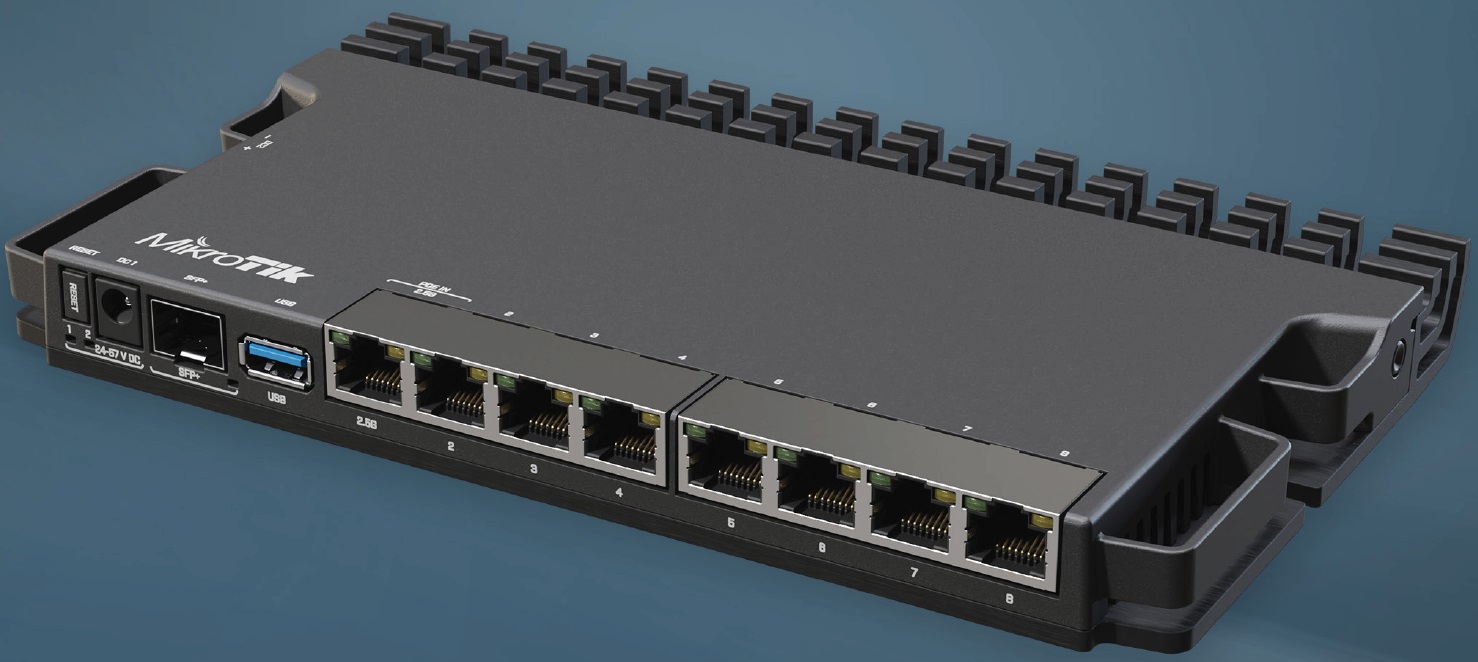

MikroTik在宣传资料上说，这款RB5009产品，是在MUM用户会议收到用户反馈后，从而设计的一款紧凑和强大的家庭路由器，提供有多种供电选项，且有高效的散热功能，弥补RB4011的一些不足，看到RB5009的外观给人一种军工级产品的感觉。

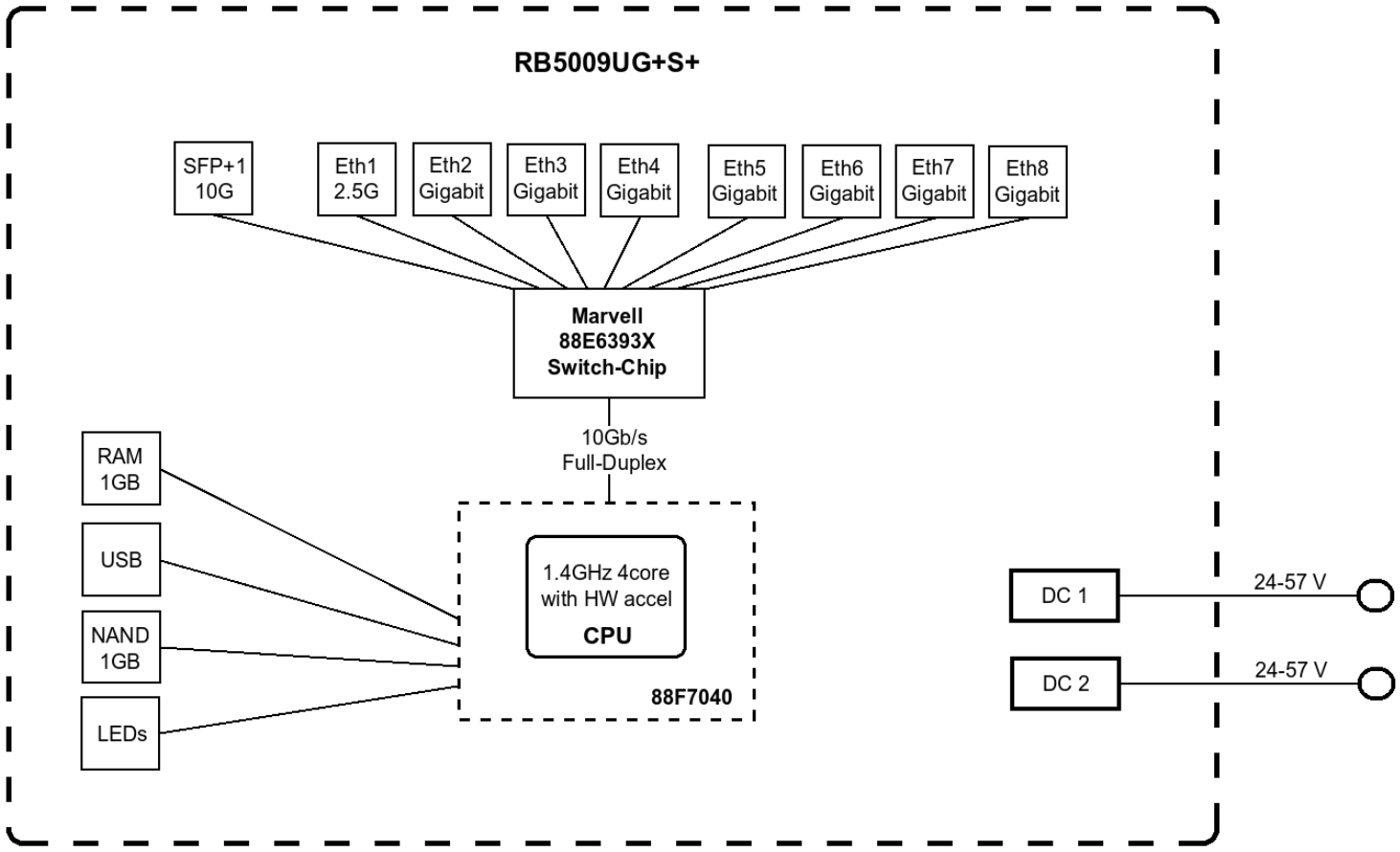

RB5009主板配有1GB的DDR4 RAM和1GB的NAND存储。有9个有线端口和一个全尺寸USB 3.0。其中7个是千兆以太网端口，一个是2.5千兆以太网端口，还有一个是10G SFP+光口。所有端口由一个Marvell 88E6393交换芯片控制，通过一条10gbps的全双工总线，连接到Marvell Armada 88F7040四核ARMv8 1.4 GHz CPU。CPU和交换芯片都位于电路板的底部有机箱外壳进行整体的散热设计！

这个设计大家一定要注意，交换芯片到CPU总线只有10Gbps，但交换芯片端口的总接口吞吐量是10G+2.5G+7*1G=19.5G，明显流量到CPU无法处理完，总线看起有瓶颈，但其实需要考虑到Marvell 88E6393交换芯片的使用环境，用于内网二层数据交换，剩下的三层路由才需要Marvell 88F7040来处理。

7月30日已经和官方技术确认支持L2 HW（包括vlan-filtering和bond），但不支持L3 HW，代表二层内网是线速转发，但三层路由，需要经过CPU处理，所以使用RB5009时，内网IP最好在一个网段，跨网段要过CPU处理，交换芯片到CPU只有10G总线，大家需要考虑好网络规划！

产品代码	RB5009UG+S+IN
CPU	Marvell 88F7040 1.4 GHz
CPU构架	ARM 64bit
CPU核心数	4
RAM	1 GB DDR4
ROM	1 GB
1G以太网电口	7
2.5G 以太网电口	1
10G SFP+光口	1
USB接口(3.0 type A)	1
RouterOS许可	level 5
交换芯片型号	Marvell 88E6393
尺寸	220 x 125 x 22 mm
工作温度	-20°C to +60°C
PoE-in	802.3af/at
DC输入方式	3种
支持输入电压	24-57V(PoE in，DC jack，2-pin端子)
产品附送适配器	24 V，1.5A
最大功率	（无外接）14 W
最大功率	20 W

供电方式有3种：电源插孔，ether1的PoE输入，2引脚的DC端子

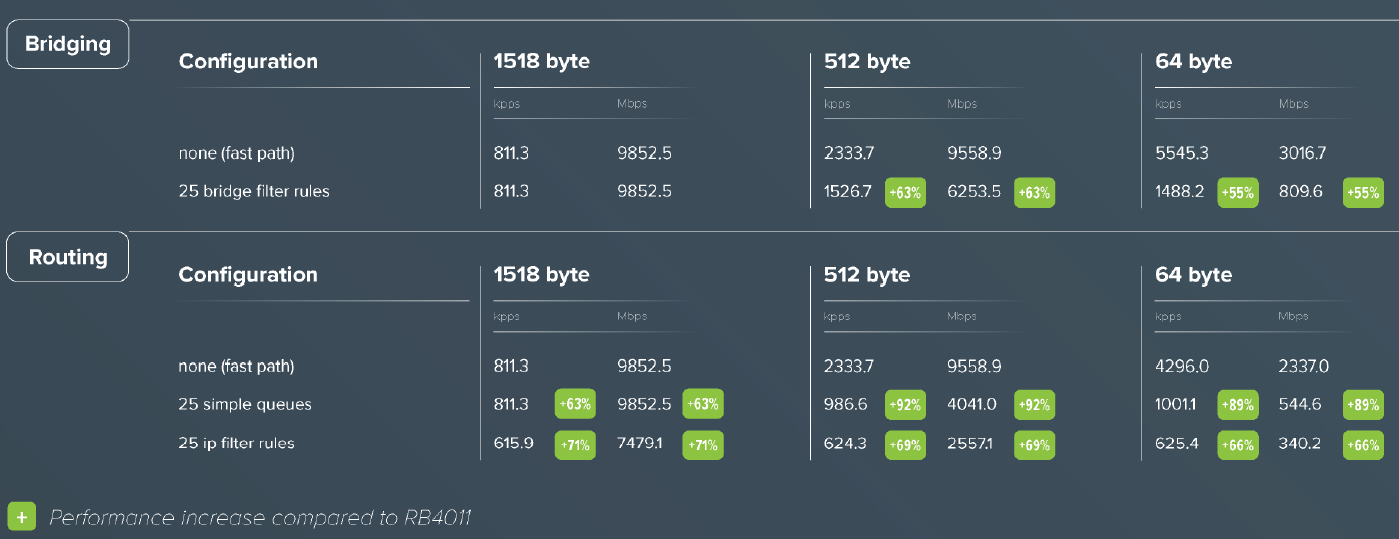

官方给出了性能测试，在默认无规则的转发性能上，和同为4核心A15处理的RB4011差别不大，但凭借A72处理器的单核性能提升，在处理各种规则时，就比RB4011的A15强不少！



88E6393交换芯片支持IEEE 802.1BR，这个是RouterOS最新加入的交换扩展功能，v6.48后在Bridge菜单下可以找到，CRS3xx部分交换机支持Controller Bridge (CB)控制端。在官方视频中，可以看到4台组成一组安装在机架上，最下方是一台CRS317交换机，支持Controller Bridge 功能(中间的CRS326-24G-2S+RM不支持CB)，但CCR2004-16G-2S+也采用的是88E6393交换芯片，但实际情况是不支持！和官方也确认了，不知道后续是否会开发此功能。

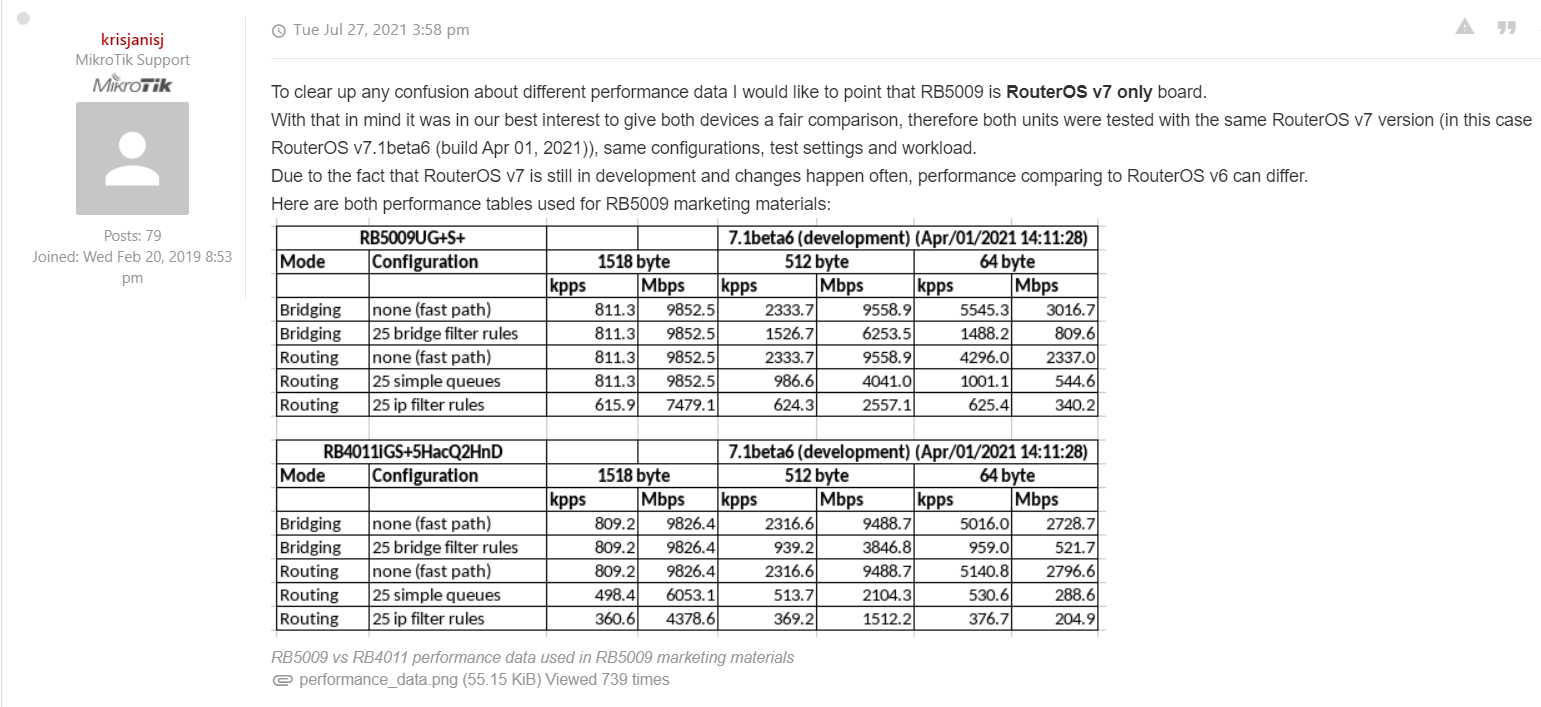

官方已经说明RB5009只支持v7，下面是与RB4011使用v7.1beta6的对比测试，相关性能对比参考：了解路由器关键指标包转发性能

RB5009的硬件平台的确不错，1个万兆光口，1个2.5G和7个1G电口，3.0USB，处理器性能不弱，支持二层VLAN的硬件加速，在25条防火墙规则的吞吐量测试中，能超过CCR1009，意味着在多策略的高负载情况下不输CCR1009。还支持Container和存储扩展功能，作为有线接入路由器是完全合格的。

在300-500人的企业网络，也能满足需求，小型的认证系统也能胜任，只是当前受到MikroTik产能问题供货有影响。后续的RB5009UPr+S+IN，多种供电非常灵活，具备电源冗余，还能提供PoE输出，给2-3台AP和摄像头供电足够，PoE交换机也省了！有极大的灵活性，RB5009UPr+S+OUT作为户外型，能更好的提供室外场景的应用。
