RouterOS Bridge VLAN简化trunk配置导致的错误（RouterOS配置误导性极强）

这个VLAN配置问题，对于没有使用过RouteOS bridge vlan配置的网络老司机来说，也会导致这样的错误，因为配置的误导性很强，trunk端口的多个或连续vlan-id配置，在华为，H3C和锐捷交换机上都可以通过”逗号“或”横杠“设置，但RouterOS是个例外！

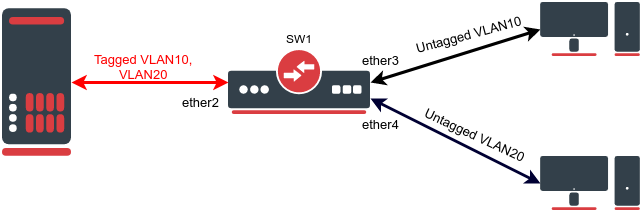

在二层网络中多个终端设备连接到交换机的不同端口，并被不同的vlan隔离，这些端口的流量被标记并发送到trunk端口。Access端口使用pvid属性进行配置。由于trunk端口会对多个VLAN打上标签，因此，在配置vlan trunk时，在bridge vlan中创建规则使用逗号分隔的VLAN来简化配置。当跨越大量VLAN时，例如VLAN -id=100-200，通过这样的设置非常简便，参见下面的网络图和配置。





在命令行配置：

/interface bridge
add name=bridge1 vlan-filtering=yes
/interface bridge port
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3 pvid=10
add bridge=bridge1 interface=ether4 pvid=20

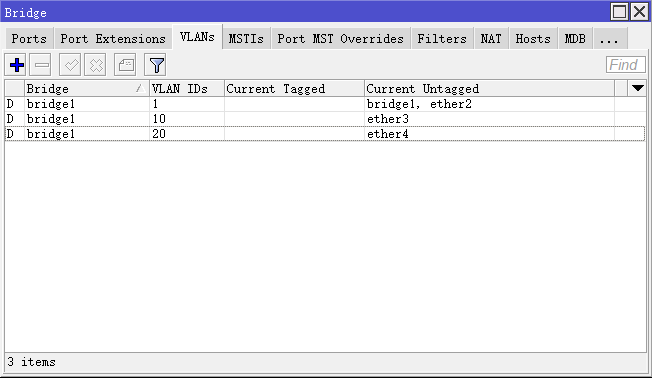

ether3和ether4在port下配置端口的PVID，在bridge vlan下自动创建，winbox显示如下，vlan id 10和20对应的ether3和ether4是两条独立的规则：



然后配置ether2的trunk，多个vlan大家肯定会想简化配置，通过逗号间隔（错误配置）

/interface bridge vlan
add bridge=bridge1 tagged=ether2 vlan-ids=10,20

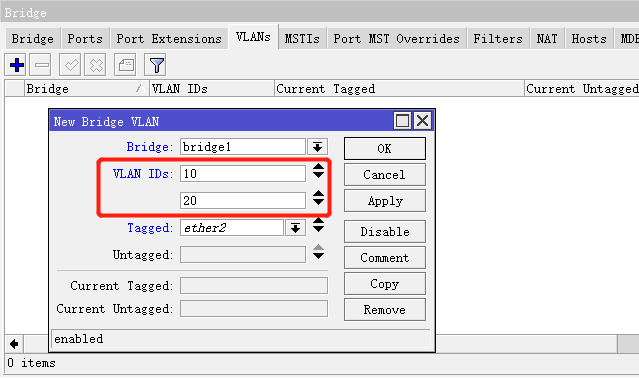

winbox的配置如下：

问题：

虽然流量被正确地从access端口转发和标记到trunk端口ether2，但会出现广播或组播数据包实际上在两个untagged未标记的access端口之间扩散。VLAN20和30之间不再被隔离，因此可以嗅探来自不同VLAN网络的流量。当查看网桥VLAN表时，会注意到已经为VLAN 10和20创建了一个规则条目，这个trunk规则允许vlan20和30可以在ether3和ether4同时使用，RouterOS也用红字发出了警告：



症状

• 造成流量在不同的Access VLAN穿透，VLAN隔离失效

解决方法

当使用pvid属性配置了access端口时，它们会被动态地添加到对应的VLAN列表中。当创建了包含多个VLAN或VLAN范围的静态VLAN规则后，具有匹配pvid的untagged接入端口也将被包含在同一个VLAN组或VLAN范围中。对于配置多个trunk端口时，这样的方式可能很简便，但在配置access端口的VLAN时应格外小心。对于本例，多个vlan-id在access口，又配置了trunk端口，应该创建单独的VLAN规则如下：

/interface bridge vlan
add bridge=bridge1 tagged=ether2 untagged=ether3 vlan-ids=10
add bridge=bridge1 tagged=ether2 untagged=ether4 vlan-ids=20

关于这个问题，我求证了MikroTik官方，意思是就是这样配置，如果交换机只有trunk端口，这样配置没有问题，但如果有PVID的access端口，就必须这样每个VLAN id独立配置一个trunk。
